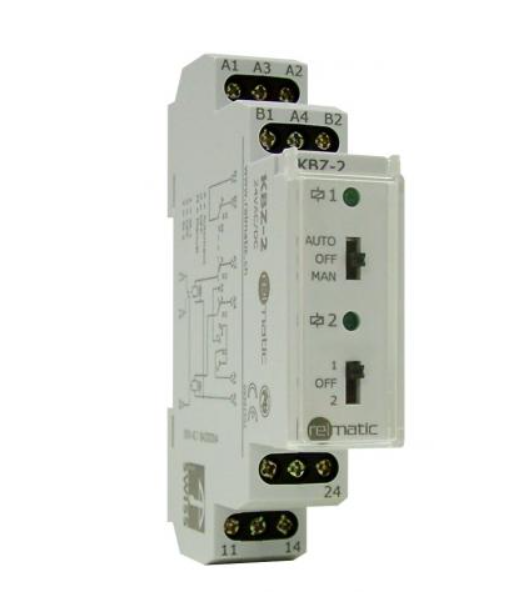

Modul de cuplare KBZ-2

Modul digital de cuplare în 2 trepte cu funcționare manuală AUTO/OFF/ON și feedback al poziției comutatorului

Modulul de cuplare KBZ-2 este utilizat pentru a controla motoare în două trepte sau pentru a controla jaluzelele. Pentru a proteja sistemele de acționare și contactele releului, trebuie setată o întârziere corespunzătoare în control la comutarea / comutarea înapoi de la nivelul 2 la nivelul 1. În modul manual, această întârziere poate fi garantată prin setarea zero între nivelurile 1 și 2.

Feedback-ul comutatorului fără potențial (B1 - B2) informează controlerul dacă modulul de cuplare este în modul automat sau manual.

Un pieptene de conectare cu 8 pini este disponibil pentru o cablare mai rapidă a sursei de alimentare (A1 - A2).

2 trepte de comutare blocate cu 16 A

Treptele 1 și 2 sunt blocate reciproc. Dacă ambele etape sunt activate în același timp, doar etapa 1 este activă.

AUTO-OFF-ON cu feedback

Fiecare dintre cele două trepte de comutare poate fi comutată în modul automat sau manual. Contactul de feedback este închis în modul automat, astfel încât rezultă un 1 logic pe control. Feedback-uri multiple pot fi conectate în serie.

Carcasă DIN 45 mm

Cu carcasa sa standardizată, modulul de cuplare poate fi instalat în spatele capacului cu o decupare de 45 mm, în timp ce ocupă o lățime de numai 17,5 mm. Indicatoarele de stare de comutare (LED-urile) sunt vizibile, comutatoarele AUTO-OFF-ON, precum și nivel 1 - zero - nivel 2 - sunt accesibile, conexiunile fiind protejate în spatele capacului.
